అచ్చు స్థావరాలు మరియు ప్రామాణిక భాగాలు అచ్చు జీవితాన్ని ఎందుకు నిర్ణయిస్తాయి?

అచ్చు యొక్క జీవితకాలం తరచుగా కుహరం పదార్థం మరియు మ్యాచింగ్ ఖచ్చితత్వం ద్వారా నిర్ణయించబడుతుంది. కానీ ఒక అచ్చు దాని డిజైన్ జీవితాన్ని విశ్వసనీయంగా మరియు ఊహాజనితంగా  చేరుకోగలదో లేదో నిజంగా నిర్ణయించేది ఎవరూ శ్రద్ధ చూపని భాగం.అచ్చు బేస్ మరియు ప్రామాణిక భాగాలు.

అచ్చు పునాది అస్థిపంజరం. ప్రామాణిక భాగాలు కీళ్ళు. అస్థిపంజరం తప్పుగా అమర్చబడి, కీళ్ళు వదులుగా ఉంటే, ఉత్తమ కుహరం కూడా ఉండదు.

ది మోల్డ్ బేస్: ది ఫౌండేషన్ ఫర్ ఎవ్రీథింగ్

అచ్చు ఆధారం మొత్తం అచ్చుకు క్యారియర్. ఇది అన్ని ఫంక్షనల్ భాగాలను-కుహరం, కోర్, ఎజెక్షన్ సిస్టమ్, శీతలీకరణ వ్యవస్థ మరియు గేటింగ్ సిస్టమ్-ని ఒక ఖచ్చితమైన ఫ్రేమ్‌వర్క్‌లోకి అనుసంధానిస్తుంది, ప్రతి ఓపెన్ మరియు క్లోజ్ సైకిల్‌తో అవి ఖచ్చితమైన స్థానానికి తిరిగి వచ్చేలా చేస్తుంది.

ప్రామాణిక మోల్డ్ బేస్ యొక్క ప్రధాన భాగాలు

ఈ ప్లేట్లు పేర్చబడి ఉంటాయి, స్క్రూలతో లాక్ చేయబడతాయి మరియు ప్రతి చక్రంలో స్థానం పునరావృతమయ్యేలా హామీ ఇవ్వడానికి గైడ్ పిన్‌లు మరియు బుషింగ్‌లపై ఆధారపడతాయి.

మోల్డ్ బేస్ కోసం రెండు ప్రధాన పనితీరు అవసరాలు

దృఢత్వం మొదట వస్తుంది. ఇంజెక్షన్ ఒత్తిడి చదరపు సెంటీమీటర్‌కు వందల కిలోగ్రాములకు చేరుకుంటుంది. అచ్చు బేస్ దృఢత్వం లేకుంటే, అది అధిక పీడనంతో వైకల్యం చెందుతుంది-విభజన లైన్ తెరుచుకుంటుంది, ఫ్లాష్ కనిపిస్తుంది; కోర్ మారుతుంది, గోడ మందం అసమానంగా మారుతుంది; ఎజెక్టర్ పిన్స్ బైండ్, మరియు మొత్తం అచ్చు తప్పనిసరిగా విడదీయబడాలి.

ఖచ్చితత్వం రెండవది. గైడ్ పిన్స్ మరియు బుషింగ్‌ల మధ్య ఫిట్ క్లియరెన్స్, అలాగే ప్రతి ప్లేట్ యొక్క ఫ్లాట్‌నెస్ మరియు చతురస్రం, అచ్చు సజావుగా తెరుచుకుంటుంది మరియు మూసివేయబడుతుందో లేదో మరియు ఉత్పత్తి కొలతలు స్థిరంగా ఉన్నాయో లేదో నేరుగా నిర్ణయిస్తాయి.

 ప్రామాణిక భాగాలు: చాలా తరచుగా విఫలమయ్యే చౌకైన భాగాలు

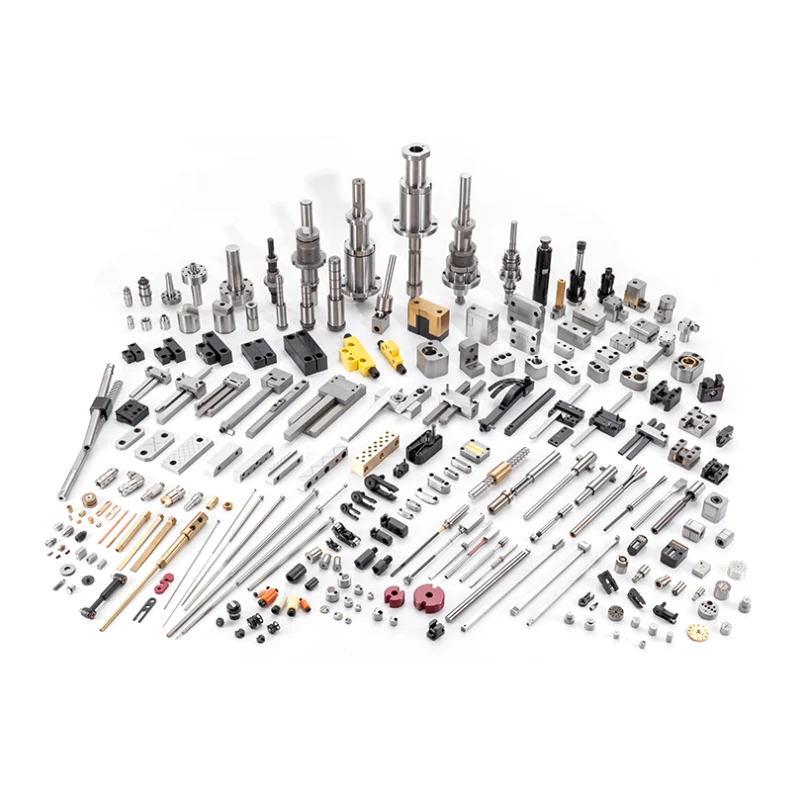

ప్రామాణిక భాగాలు అచ్చులో ఉండే అన్ని కుహరం కాని, నాన్-కోర్ మార్చుకోలేని భాగాలు. గైడ్ పిన్స్, బుషింగ్‌లు, ఎజెక్టర్ పిన్స్, స్ప్రింగ్‌లు, సీల్స్, లొకేటింగ్ రింగ్‌లు, లాకింగ్ బ్లాక్‌లు-ఇవన్నీ లెక్కించబడతాయి.

అవి సాధారణమైనవిగా కనిపిస్తాయి, అవి కొనడానికి చౌకగా ఉంటాయి, అయితే అన్ని అచ్చు వైఫల్యాలలో సగానికి పైగా ఈ భాగాలను గుర్తించాయి.

1. గైడ్ పిన్స్ మరియు బుషింగ్స్

గైడెన్స్ సిస్టమ్ ప్రతి క్లోజ్‌తో కదిలే మరియు స్థిరమైన భాగాల యొక్క ఖచ్చితమైన అమరికను నిర్ధారిస్తుంది. చాలా అచ్చు వైఫల్యాలు మార్గదర్శక ఖచ్చితత్వం కోల్పోవడంతో ప్రారంభమవుతాయి.

మెటీరియల్: SUJ2 బేరింగ్ స్టీల్ లేదా SKD11 టూల్ స్టీల్, HRC 58-62కి హై-ఫ్రీక్వెన్సీ ఇండక్షన్ గట్టిపడటంతో పాటు, Ra 0.2-0.4 ఉపరితల ముగింపుకు ఖచ్చితమైన గ్రౌండింగ్.

ఫిట్ క్లియరెన్స్: సాధారణంగా 0.02-0.05 mm, అచ్చు పరిమాణంపై ఆధారపడి ఉంటుంది. చాలా పెద్దది, మరియు కోర్ మరియు కేవిటీ తప్పుగా అమర్చబడి ఉన్నాయి. చాలా చిన్నది, మరియు ఓపెనింగ్ మరియు క్లోజింగ్ రెసిస్టెన్స్ పెరుగుతుంది, దీనివల్ల గాలింగ్ వస్తుంది.

వైఫల్యం మోడ్‌లు:

• పిన్స్‌పై గాలింగ్ → తగినంత లూబ్రికేషన్ లేదా అసమాన లోడ్ కారణంగా ఏర్పడుతుంది

• అరిగిపోయిన బుషింగ్లు → సేవ జీవితం ముగింపు; వాటిని భర్తీ చేయండి

• బెంట్ పిన్స్ → ఇంజెక్షన్ మెషిన్ నుండి అసమతుల్యమైన ఎజెక్షన్ లేదా తప్పుగా అమర్చబడిన బిగింపు శక్తి వలన ఏర్పడింది

2. ఎజెక్టర్ పిన్స్, స్లీవ్‌లు మరియు పుష్ రాడ్‌లు

ఎజెక్షన్ సిస్టమ్ అత్యధిక సైక్లింగ్ ఫ్రీక్వెన్సీని చూస్తుంది మరియు అచ్చులోని ఏదైనా భాగం యొక్క అత్యంత సంక్లిష్టమైన లోడింగ్‌ను చూస్తుంది.

ఎజెక్టర్ పిన్స్: గట్టిపడిన చిట్కాలతో SKH51 హై-స్పీడ్ స్టీల్ లేదా SKD61 హాట్-వర్క్ టూల్ స్టీల్‌తో తయారు చేయబడింది. గైడ్ రంధ్రంతో ఫిట్ క్లియరెన్స్ 0.015-0.025 మిమీ ఉండాలి. చాలా గట్టిగా, మరియు పిన్ బంధిస్తుంది. చాలా వదులుగా ఉంది మరియు ఎజెక్షన్ పాయింట్ వద్ద ఫ్లాష్ కనిపిస్తుంది.

ఎజెక్టర్ పిన్ విరిగిపోవడానికి రెండు ప్రధాన కారణాలు: ఎజెక్షన్ ఫోర్స్ డీమోల్డింగ్ రెసిస్టెన్స్ సెంటర్ నుండి ఆఫ్-సెంటర్‌లో ఉంటుంది లేదా తిరిగి వచ్చే సమయంలో పిన్ ప్రభావితమవుతుంది.

స్ప్రింగ్స్: ఎజెక్టర్ ప్లేట్‌ను తిరిగి ఇచ్చే బాధ్యత. చాలా నిర్లక్ష్యం చేయబడిన సమస్య వసంత అలసట. పదివేల కుదింపుల తర్వాత, ఉచిత ఎత్తు తగ్గిపోతుంది. ఎజెక్టర్ ప్లేట్ పూర్తిగా తిరిగి రావడంలో విఫలమవుతుంది మరియు ఎజెక్టర్ పిన్‌లు తదుపరి ముగింపు సమయంలో నిశ్చల సగాన్ని తాకాయి.

పద్ధతిని తనిఖీ చేయండి: ప్రతి 100,000 సైకిళ్లకు స్ప్రింగ్ ఫ్రీ ఎత్తును తనిఖీ చేయండి. అది అసలు ఎత్తులో 90% కంటే తక్కువకు పడిపోయినట్లయితే భర్తీ చేయండి.

3. సీల్స్ మరియు బేఫిల్స్

శీతలీకరణ వ్యవస్థ నీటి లీక్‌లు షాప్ ఫ్లోర్‌లో అత్యంత సాధారణ ఆకస్మిక వైఫల్యం.

సీల్స్ (O-రింగ్స్): అధిక-ఉష్ణోగ్రత సిలికాన్ రబ్బరు లేదా ఫ్లోరోరబ్బర్‌తో తయారు చేయబడింది, ఎగువ ఉష్ణోగ్రత పరిమితులు వరుసగా 200°C మరియు 260°C. అధిక-ఉష్ణోగ్రత వృద్ధాప్యం, గట్టిపడటం లేదా కుదింపు సెట్ కారణంగా వైఫల్యం సంభవిస్తుంది. ప్రతి 500,000 సైకిల్‌లను లేదా ఏటా, ఏది ముందుగా వస్తుందో దాన్ని భర్తీ చేయండి.

అడ్డంకులు: స్థానికీకరించిన శీతలీకరణ కోసం నీటి ప్రవాహ దిశను దారి మళ్లించండి. అత్యంత సాధారణ వైఫల్యం స్కేల్ బ్లాకేజ్-ముఖ్యంగా హార్డ్ వాటర్ ఉన్న ప్రాంతాల్లో తీవ్రంగా ఉంటుంది. మెత్తబడిన నీటిని ఉపయోగించండి లేదా యాంటీ తుప్పు మరియు యాంటీ-స్కేల్ సంకలితాలను జోడించండి.

4. రింగ్స్ మరియు లాకింగ్ బ్లాక్స్ గుర్తించడం

లొకేటింగ్ రింగ్స్: ఇంజక్షన్ మెషిన్ నాజిల్‌తో కేంద్రీకృతమై, టాప్ క్లాంపింగ్ ప్లేట్‌పై మౌంట్ చేయబడింది. సరికాని ఎంపిక నాజిల్ మరియు స్ప్రూ బుషింగ్ మధ్య విపరీతతను కలిగిస్తుంది-ఉత్తమంగా, మెటీరియల్ లీక్‌లు; చెత్తగా, స్ప్రూ బుషింగ్ మరియు నాజిల్ రెండూ దెబ్బతిన్నాయి.

లాకింగ్ బ్లాక్‌లు: స్లయిడ్ (సైడ్-కోర్) లాకింగ్ కోసం ఉపయోగించబడుతుంది. ధరించినప్పుడు, లాకింగ్ శక్తి సరిపోదు మరియు ఇంజెక్షన్ ఒత్తిడిలో స్లయిడ్ వెనుకకు మారుతుంది, దీని వలన ఉత్పత్తి వైపు ఫ్లాష్ వస్తుంది. ఇండెంటేషన్లు లేదా ధరించడం కోసం లాకింగ్ ఉపరితలాలను క్రమం తప్పకుండా తనిఖీ చేయండి. ట్రబుల్‌షూటింగ్‌కు ముందు ఫ్లాష్ కనిపించే వరకు వేచి ఉండకండి.

ఎందుకు ప్రామాణిక భాగాలు చాలా తరచుగా విఫలమవుతాయి

ప్రామాణిక భాగాలు అచ్చులో అత్యంత సులభంగా ప్రమాణీకరించబడిన, చౌకైన మరియు తక్కువ గుర్తించదగిన భాగాలు.

మరియు ఖచ్చితంగా అవి చౌకగా మరియు గుర్తించబడని కారణంగా, అవి చాలా తరచుగా నిర్లక్ష్యం చేయబడతాయి:

• గైడ్ పిన్‌లు ఎండిపోయాయి-ఎవరూ తనిఖీ చేయరు

• స్ప్రింగ్స్ స్నాప్ వరకు ఉపయోగించబడతాయి

• O-రింగ్‌లు లీక్ అవుతాయి మరియు ఎవరైనా వాటి చుట్టూ టేప్‌ను చుట్టి పరిగెత్తుతున్నారు

• ఎజెక్టర్ పిన్స్ కొద్దిగా వంగి ఉంటాయి, కానీ "అవి ఇప్పటికీ పని చేస్తాయి"

ఈ అన్ని "ఇది ఇప్పటికీ పని చేస్తుంది" నిర్ణయాల యొక్క సంచిత ఫలితం: కొన్ని డాలర్ల విలువైన స్ప్రింగ్ విరిగిపోతుంది, ఎజెక్టర్ ప్లేట్ జామ్‌లు, మరమ్మత్తు కోసం యంత్రం నుండి మొత్తం అచ్చు లాగబడుతుంది, గంటల ఉత్పత్తి సామర్థ్యం పోతుంది మరియు నిర్వహణ ఖర్చులలో వేల డాలర్లు పోగుపడతాయి.

ఎంపిక సూత్రాలు

అచ్చు బేస్ ఎంపిక

ప్రామాణిక భాగాల ఎంపిక

నిర్వహణ: సాంకేతిక సంక్లిష్టత లేదు, అమలు క్రమశిక్షణ మాత్రమే

అచ్చు బేస్ మరియు ప్రామాణిక భాగం నిర్వహణ సంక్లిష్టంగా లేదు. దానికి కావలసినది ఫ్రీక్వెన్సీ మరియు క్రమశిక్షణ.

తప్పు నిర్ధారణ త్వరిత సూచన

దిఅచ్చు బేస్ మరియు ప్రామాణిక భాగాలుఉత్పత్తి ఎంత అందంగా ఉందో గుర్తించవద్దు-అది కుహరం యొక్క పని. అవి ఒక విషయాన్ని మాత్రమే నిర్ణయిస్తాయి: అచ్చు దాని ఉద్దేశించిన జీవితంలో భాగాలను విశ్వసనీయంగా మరియు స్థిరంగా ఉత్పత్తి చేయగలదా.

తప్పుగా అమర్చబడిన అస్థిపంజరం కండరాలు ఎంత బలంగా ఉన్నా శక్తిని ప్రసారం చేయదు. అంగానికి ఎంత సామర్థ్యం ఉన్నా గట్టి కీలు కదలదు.

అచ్చు స్థావరాన్ని ఎన్నుకునేటప్పుడు, తేలికపై దృఢత్వం, ధరపై ఖచ్చితత్వానికి ప్రాధాన్యత ఇవ్వండి. ప్రామాణిక భాగాలను కొనుగోలు చేసేటప్పుడు, బ్రాండ్ అత్యంత ఖరీదైనదిగా ఉండవలసిన అవసరం లేదు, కానీ స్పెసిఫికేషన్లు సరిగ్గా ఉండాలి. రోజువారీ నిర్వహణలో, షెడ్యూల్ ప్రకారం స్ప్రింగ్‌లను భర్తీ చేయండి, గైడ్ పిన్‌లను క్రమం తప్పకుండా లూబ్రికేట్ చేయండి మరియు జీవితాంతం చేరుకున్నప్పుడు సీల్‌లను మార్చండి. ఈ పనులకు సాంకేతిక నైపుణ్యం అవసరం లేదు-కేవలం చెక్‌లిస్ట్ మరియు దానిని అనుసరించడానికి క్రమశిక్షణ.
